HYJQ41-8.7/15KV+24B1.3光电复合海底电缆

产品名称：HYJQ41-8.7/15KV+24B1.3光电复合海底电缆

产品应用:光电复合海底电缆（Optical Power Composite Submarine Cable）是一种将‌电力传输导体‌与‌光纤通信单元‌集成于一体的特种线缆，可在同一路径上同时实现‌电能输送‌和‌数据/通信信号传输‌。其核心优势在于“‌光电合一‌”，适用于对供电与监控、通信有双重需求的海洋工程场景。

应用场景：跨海电力联网与岛屿供电、石油钻井平台与海洋油气设施、深海观测、海底通信与智能电网、跨海通信基础设施

应用标准:

1）JB/T11167 额定电压10kV至110kV交联聚乙烯绝缘大长度交流海底电缆及附件

2）IEC60502 额定电压1kV（Um=1.2kV）至30kV（Um=36kV）挤包绝缘电力电缆及其附件

3）GB/T12706 额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件

4）IEC60840 额定电压30kV（Um=36kV）至150kV（Um=170kV）挤包固体绝缘电力电缆及其附件的试验方法和要求

5）IEC60287 电缆连续（负荷率）允许载流量计算

6）GB2952 电缆外护层7）DL401  高压电缆选用导则

8）GB6995 电线电缆识别标志

9）GB/T3953 电工圆铜线

10）GB/T3956 电缆的导体

11）GB/T18480-2001 海底光缆规范

12）GJB4489-2002 海底光缆通用规范

13）IEC229 具有特殊保护作用电缆外护套的试验

14）IEC811 电缆绝缘和护套材料的通用试验方法

15）GB/T2951 电缆绝缘和护套材料通用试验方法

16）GB/T3048 电线电缆电性能试验方法

17）GB311 高压输配电设备的绝缘配合

主要技术参数

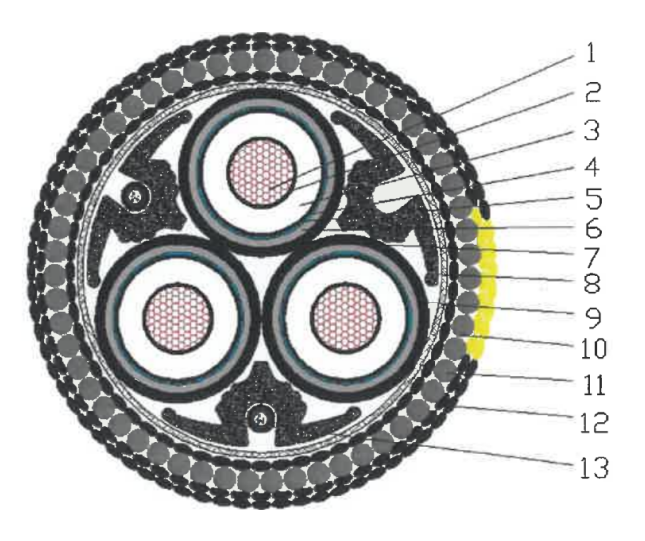

导体 导体屏蔽 绝缘 绝缘屏蔽 半导电阻水带 铅套 半导电PE护套 填充 成缆包带 聚丙烯绳内衬层 铠装金属丝 聚丙烯绳纤维外被层 光缆

型号含义：

HY（海底电力缆）+ J（交联聚乙烯XLPE绝缘）+ Q（铅护套）+ 41（粗圆钢丝铠装 + 聚丙烯PP外被）

8.7/15kV（额定电压（相/线））+24B1.3（“+”号表示复合结构。“24”表示光纤芯数为24芯。“B1.3”是光纤的具体型号，即ITUT G.652.D单模光纤
